1. Cấu tạo và các kích thước cơ bản của bạc đạn

Dựa trên bản vẽ kỹ thuật, một chiếc bạc đạn tiêu chuẩn luôn được xác định bởi 3 thông số kích thước vàng:

  • id (Inside Diameter): Đường kính trong (lỗ trục).

  • OD (Outside Diameter): Đường kính ngoài.

  • T hoặc B (Width/Thickness): Độ dày hoặc bề rộng của vòng bi.

Việc đo đạc chính xác các thông số này bằng thước kẹp cơ hoặc điện tử là bước đầu tiên và quan trọng nhất khi bạn mất mã số hiệu của vòng bi.

2. Giải mã ký hiệu trên vòng bi (Standard Designations)

Hầu hết các hãng lớn như SKF, NSK hay FAG đều tuân thủ quy tắc đặt tên chung. Một dãy số thường có 3-5 chữ số.

Ý nghĩa các con số:

  • Số đầu tiên: Chỉ chủng loại vòng bi (Ví dụ: 6 là vòng bi tròn rãnh sâu, 3 là vòng bi côn, 5 là vòng bi chặn).

  • Số thứ hai: Chỉ mức độ chịu tải (1-2 là tải nhẹ, 3-4 là tải nặng).

  • Hai số cuối: Dùng để tính đường kính trong ($id$).

    • Với các mã từ 04 trở lên: $id = \text{Hai số cuối} \times 5$.

    • Ví dụ: Vòng bi 6205 có đường kính trong là $05 \times 5 = 25$ mm.

Ý nghĩa các hậu tố (Suffix):

  • Z / ZZ: Có nắp che bụi bằng sắt (1 hoặc 2 nắp).

  • RS / 2RS: Có nắp chặn bằng cao su (giúp chống nước và bụi bẩn tốt hơn).

  • C3: Khe hở hướng tâm lớn hơn mức bình thường (dùng cho máy có tốc độ cao, nhiệt độ lớn).

3. Bảng tra thông số các loại bạc đạn phổ biến

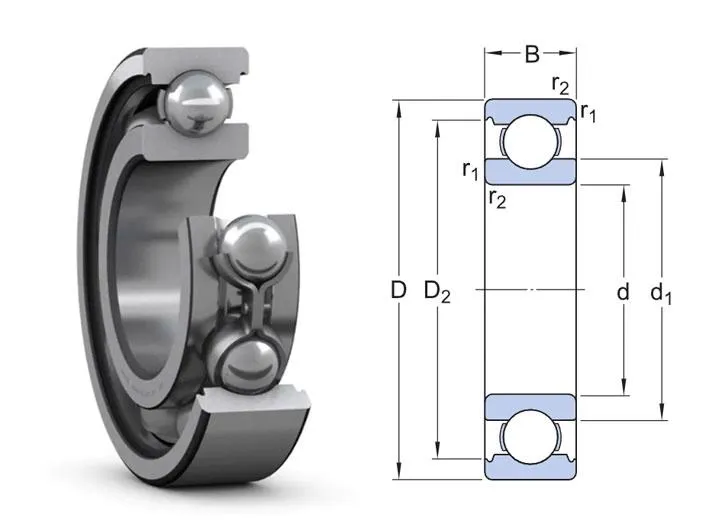

Tra kích thước bạc đạn

Dưới đây là bảng tra cứu nhanh cho dòng bạc đạn tròn phổ thông:

4. Tại sao nên chọn bạc đạn chính hãng?

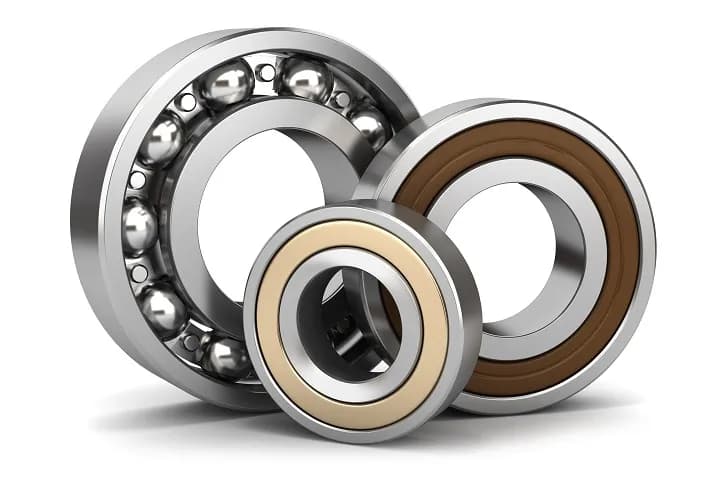

Như hình ảnh bạn thấy về dòng vòng bi, các sản phẩm chính hãng mang lại sự khác biệt vượt trội:

  • Độ chính xác cực cao: Giảm ma sát, giúp máy chạy êm và ít tiếng ồn.

  • Vật liệu cao cấp: Thép tôi luyện đặc biệt giúp chịu nhiệt và chịu tải tốt hơn.

  • Tiết kiệm chi phí: Dù giá thành cao hơn hàng trôi nổi, nhưng thời gian sử dụng dài gấp 3-5 lần, giảm chi phí bảo trì và dừng máy.

5. Mẹo tra cứu khi không có mã số

Nếu vòng bi của bạn đã quá cũ và mờ hết chữ, hãy làm theo quy trình:

  1. Vệ sinh sạch sẽ bằng dầu hỏa hoặc dung dịch tẩy rửa.

  2. Dùng thước kẹp đo d x D x B.

  3. Truy cập các bảng tra cứu trực tuyến (E-catalog) của hãng hoặc ứng dụng tra cứu mã bạc đạn trên điện thoại.

Lời kết: Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và hữu ích về cách tra thông số bạc đạn. Đừng quên chọn mua tại các đại lý ủy quyền để đảm bảo chất lượng tốt nhất cho máy móc của mình!
